fachadas 21.11.2023

Fijaciones para elementos de fachadas en un SATE

Las fachadas de nuestros edificios son ricas en elementos constructivos y decorativos (barandillas, control solar, celosías, AACC, etc…), y cuando instalamos un sistema SATE Beissier Therm, también es importante elegir la fijación más adecuada para asegurar su correcta sujeción.

Pero el simple agarre del elemento no debe de ser el único criterio y es importante que estas fijaciones también aseguren la durabilidad y funcionalidad del sistema SATE y evitar así futuras patologías.

Para profundizar en las diferentes fijaciones disponibles y sus características, hablamos con Mathieu Le Mené,  director técnico de EJOT, sobre las diferentes soluciones de fijaciones que ofrece EJOT.

En EJOT se desarrolló hace unos años la gama ISO TEAM que tiene como objetivos garantizar:

-Una transmisión segura de la carga, hacia la estructura de la fachada

-Una correcta estanqueidad, y evitar posible entrada de agua en el SATE

-Una reducción de los puentes térmicos, con el uso de materiales o diseños de soluciones que lo permiten.

Se ha demostrado, y se sigue demostrando, que soluciones de fijación hechas de madera, elementos metálicos realizados “sobre la marcha” o el uso de anclajes “convencionales” pueden crear problemas al SATE como deformaciones del acabado, condensaciones, entrada de agua, etc…

Estos encuentros o detalles de instalación, en caso de no darle importancia, pueden ocasionar patologías significativas al SATE con el paso del tiempo. Por ello , siempre que sea posible, se deben planear e idear las soluciones de fijaciones para los elementos de fachada sobre SATE desde las fases más tempranas del proyecto.



  1. ¿Qué productos de fijación para la sujeción de elementos sobre SATE ofrece EJOT en su catálogo actual?



La gama ISO TEAM, y a su vez la elección de sus soluciones se divide en 3 grandes preguntas:

1 – ¿Cuándo se prevé la instalación de la solución de fijación?

Aquí podemos distinguir 2 situaciones:

-Montaje planeado, que supone una instalación del soporte antes o durante la instalación del SATE

-Montaje a posteriori, que supone una instalación de la solución una vez el SATE terminado.





2 –  ¿Qué peso o que carga supone el elemento de fachada a fijar?

Como regla, dividimos esta característica en 3 categorías:

-Carga ligera o sea un elemento con un peso inferior a 5kg

-Carga media o sea un elemento con un peso entre 5 y 15kg

-Carga pesada o sea un elemento con un peso superior a 15 kg



3 – ¿Es un elemento de fachada relevante con la seguridad de las personas?

Los elementos relevantes con la seguridad de las personas son dichos elementos cuyo fallo puede poder en peligro la integridad física y la vida de los usuarios. En esta condición, se debe de elegir una solución de fijación con aprobación técnica (p.e ETA) para poder garantizar y asegurar su correcto funcionamiento.



A partir de ahí, la gama comercial que ofrecemos cubre la totalidad de las configuraciones posible, y se puede consultar en :

Montaje de elementos de fachada sobre SATE | SATE | Aplicaciones | Elementos de fijación para la construcción | EJOT Ibérica



2.Además de la venta de fijaciones, ¿qué otros servicios ofrecéis?

Dentro nuestro servicio 360º, EJOT ofrece la posibilidad de realizar un predimensionamiento para las soluciones Iso Corner, Iso Bar y Iso Bar Eco dentro de nuestra gama de soluciones ISO TEAM. Gracias a ello, podemos, por un lado, garantizar la capacidad portante la solución escogida y así asegurar la durabilidad y funcionamiento del elemento a montar. Y por otro lado, este trabajo permite también cuantificar de manera justa el material necesario para realizar los trabajos.

Además, EJOT pone a disposición un configurador ISO TEAM (Software | EJOT Ibérica) , que permite a través del móvil o del ordenador poder escoger la solución ISO TEAM más adecuada según las características de la aplicación. Solo hay que ir detallando la aplicación a través de una serie de desplegables, para poder obtener la solución idónea y el configurador le permite la descarga de todos los documentos relevantes.



  3. ¿Hay alguna novedad por destacar en esta gama ISO TEAM?

Recientemente incorporamos el Iso Bar Eco, que es una versión de nuestro famoso Iso Bar, pero equipado con una seria de accesorios que permite la instalación de fachada verde o ajardinadas sobre SATE.

El Iso Bar Eco es un anclaje con puente térmico reducido, y que permite la sujeción del cableado de manera segura, a través del SATE. Junto al producto, en EJOT podemos dimensionar y realizar el replanteo de los anclajes, pero también del cableado según características del edificios y también del tipo de plantas que se dese instalar.



4. ¿Existe alguna diferencia para colocar una carga pesada en fachada, como puede ser un toldo de grandes dimensiones, si se utiliza una fijación ya prevista antes de obra o una decidida a posteriori?



Al igual que los elementos relevantes con la seguridad de las personas, los elementos de carga pesada (>15kg) deben de ser fijado con una solución con aprobación técnica (p.e ETA) para una instalación sólida y segura.

Además de usar una solución ensayada y aprobada, los elementos para cargas pesadas deben de ser siempre anclada en el muro portante de la fachada (no en el SATE). El tipo de muro que podamos tener condiciona en gran parte el correcto funcionamiento del soporte.



Para los elementos de montaje planeado (debajo de la malla del SATE), la elección de los anclajes para fijarse en el muro de la fachada es crítico.

Su buena elección y dimensionamiento son vitales para un correcto funcionamiento del elemento. Como por ejemplo el Iso Corner, que se puede pedir con un kit de anclaje según el tipo de muro que nos encontremos (mampostería hueca, hormigón, madera).

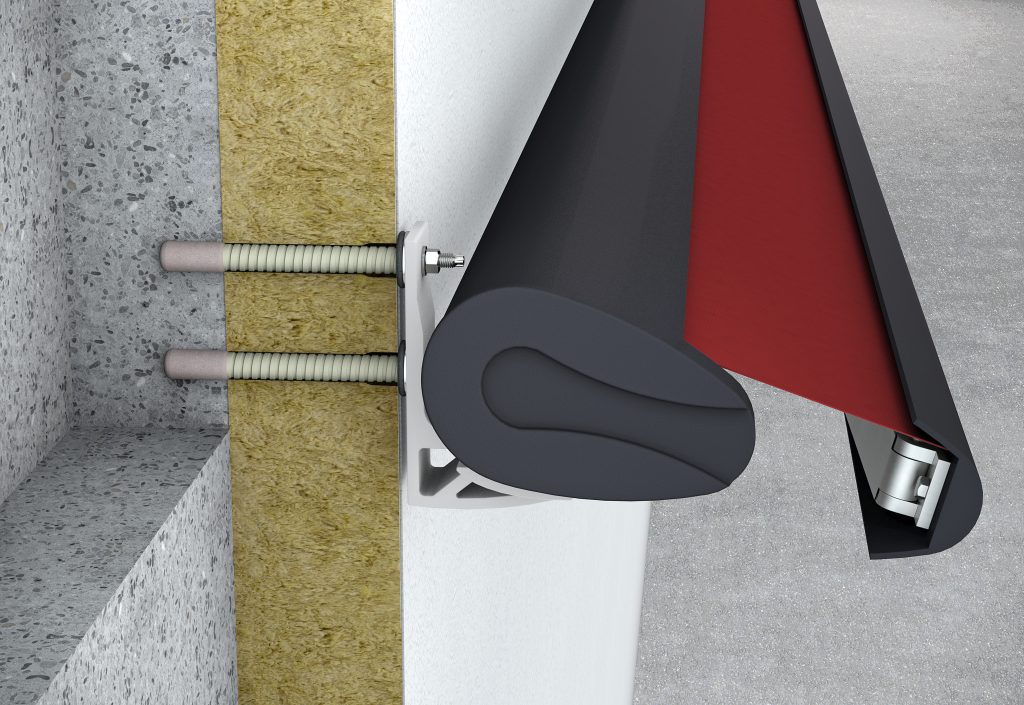

Los elementos de montaje a posteriori también tienen este requisito y el Iso Bar es muestra de ello, ya que se trata de una varilla de fibra de vidrio que se monta químicamente (resina poliéster) al muro de fachada.

En ambos casos, es clave que el soporte sea capaz de absorber y transmitir de forma segura la carga hasta la estructura de la fachada.

Cuando analizamos cada aplicación, tenemos en cuenta principalmente 3 factores en este caso:

-Peso del elemento a fijar, pero también de posibles elementos adicionales que afectan a largo plazo como macetas sobre la barandilla

-Carga de uso/accidental, que serían esfuerzos verticales como horizontales, pero más cortos en el tiempo como una persona que se apoya en la barandilla

-Acciones exteriores, como la nieve o el viento que puede tener una incidencia importante.



Teniendo en cuenta todos estos parámetros y apoyándonos en soluciones ensayadas y aprobadas, podemos definir la solución de fijación idóneo para cada aplicación, y también valorar la cantidad de material necesaria en cada caso.
